蔡司三坐標配備固定式掃描探頭，比如VAST XT GOLD或VAST GOLD，除了具有強大的自定心功能，還有一個非常神奇的功能，我們稱之為飛行掃描

說明：飛行掃描需要在固定式掃描探頭上實現，對于VAST XXT被動掃描探頭或者VAST XDT或其他觸發式探頭是無法實現的。

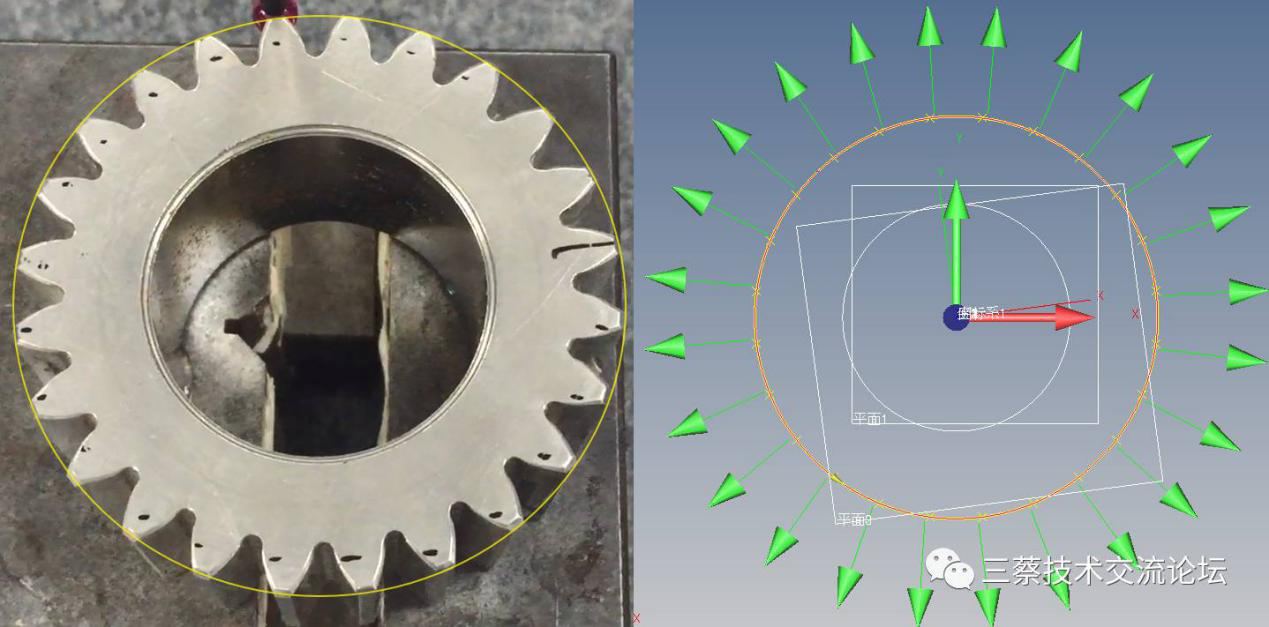

對于不完整元素（圓或者平面等元素），比如外齒輪的外徑，內齒輪的內徑，帶孔的平面，不完整的圓孔等，進行測量前，首先需要進行策略的定義編輯。可以使用打點或者掃描的方法。舉例來說，一個外齒輪的外圓，可以選擇打點或者分段掃描的方式

1. 策略：打點。每個齒頂或者部分齒頂測量點

2. 策略：掃描。圓的策略需要分多段圓路徑，每一段圓路徑的測量范圍接近于齒頂?shù)姆秶?/span>

當元素分段越多或者分段之間沒有一定的規律性，那么就會比較繁瑣。這個時候下，條件允許同時希望掃描，那么可以考慮飛行掃描的方法。

飛行掃描激活方法：

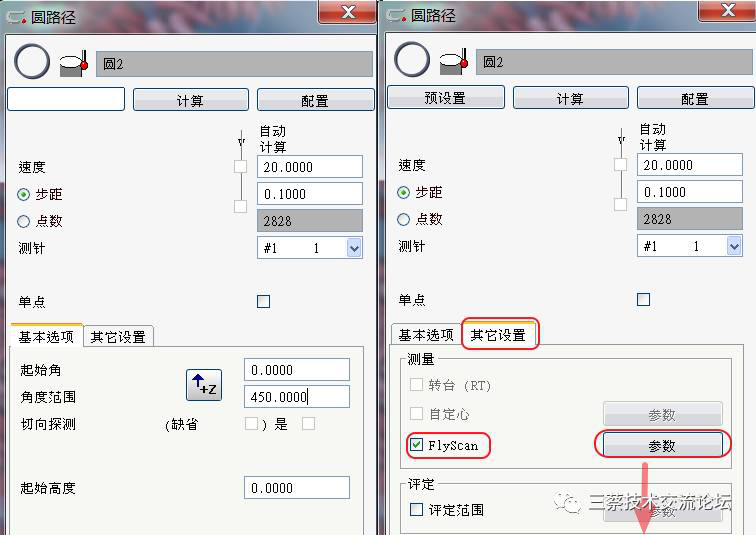

打開策略 ，先設置測量速度、步距、點數等參數

點擊“其他設置”，勾選“Flyscan”

點擊“參數”進行設置

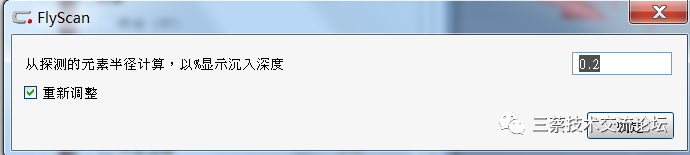

設置沉入深度（具體參數結合產品自身情況，探針直徑等參數）

設置完成

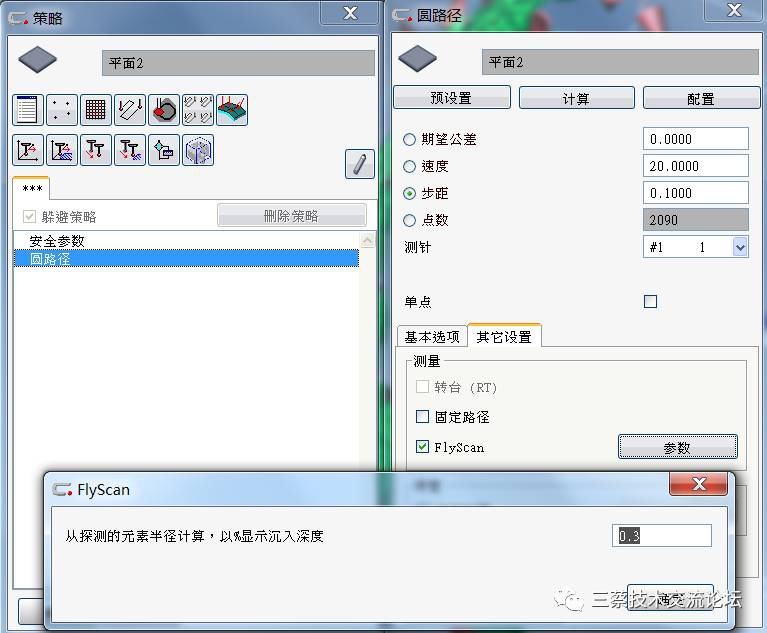

除了圓，平面等元素也可以設置飛行掃描。如下所示為平面的圓路徑策略激活了飛行掃描功能

注意事項：

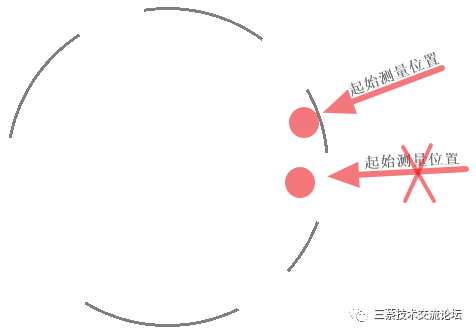

第 一 使用飛行掃描功能，起始接觸位置必 須接觸，而不能在漏空位置

所以對于使用飛行掃描，必 須有定起始位置的方法。對于齒輪這類回轉體零件，需要格外注意。

第 二 使用飛行掃描功能時，如果希望速度盡可能快的情況下，速度、步距以及深入距離，需要綜合考慮并找到較為合適的參數。這樣可以得 到穩定準確的結果。
